在精密繁雜的汽車構(gòu)造里，輪轂軸承看似小巧，卻承擔(dān)著支撐車身重量、保障車輪靈活運(yùn)轉(zhuǎn)的重要作用。而熱處理工藝，更是賦予輪轂軸承高強(qiáng)性能的關(guān)鍵工序，是筑牢部件品質(zhì)、守護(hù)行車安全穩(wěn)定的重要支撐。接下來，我們一同了解輪轂軸承熱處理的專業(yè)知識(shí)。

一、為什么輪轂軸承需要熱處理？

車輛行駛時(shí)，輪轂軸承不只要承載車身重量，還要持續(xù)承受路面帶來的沖擊、摩擦與離心作用力。復(fù)雜受力環(huán)境，對(duì)軸承綜合性能提出嚴(yán)苛要求。
而熱處理是提升輪轂軸承性能的核心工藝。通過精準(zhǔn)熱處理，可大幅強(qiáng)化軸承的硬度、強(qiáng)度、耐磨性與韌性，同時(shí)保障尺寸穩(wěn)定，讓產(chǎn)品能長(zhǎng)期耐受惡劣工況、穩(wěn)定運(yùn)轉(zhuǎn)，持續(xù)守護(hù)行車安全。

二、輪轂軸承熱處理工藝大揭秘（一）淬火：賦予硬度與強(qiáng)度的 “魔法”

淬火是輪轂軸承熱處理中極為重要的一步。一般有整體淬火和表面淬火兩種方式。整體淬火時(shí)，將輪轂軸承整體加熱到精準(zhǔn)的淬火溫度，隨后迅速冷卻，使整個(gè)零件“脫胎換骨”，獲得高硬度和高強(qiáng)度。而表面淬火，借助感應(yīng)加熱等先進(jìn)技術(shù)，只對(duì)軸承表面進(jìn)行淬火。這就如同給軸承穿上了一層堅(jiān)硬的 “鎧甲”，不只提高了表面的硬度和耐磨性，還巧妙地保留了心部的韌性。比如，對(duì)于那些需要承受較大沖擊載荷的輪轂軸承，中頻感應(yīng)表面淬火就大顯身手。它加熱速度極快，能精準(zhǔn)控制淬火層深度，讓軸承的性能得到優(yōu)化提升。

感應(yīng)淬火試驗(yàn)

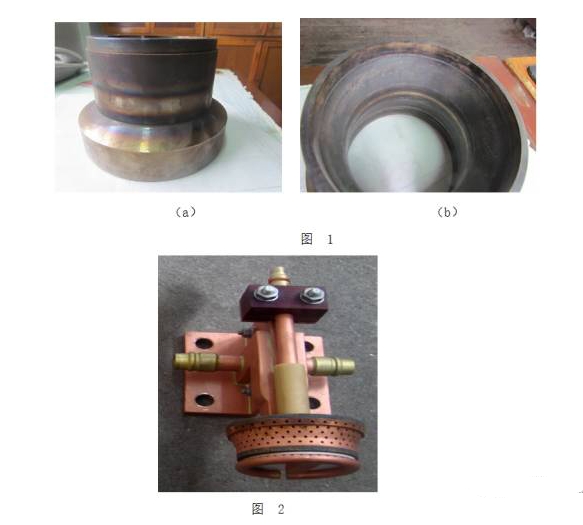

使用雙工位數(shù)控淬火機(jī)床，樣品為廢套圈（見圖1），材料50Mn，設(shè)計(jì)一個(gè)單滾道感應(yīng)器（見圖2）。技術(shù)要求表面硬度58～64HRC，淬硬層深度≥1.5mm。

50Mn材料應(yīng)用于雙列圓錐滾子輪轂軸承單元的感應(yīng)加熱淬火，以往沒有根據(jù)技術(shù)要求準(zhǔn)確確定工藝參數(shù)或根據(jù)工藝參數(shù)準(zhǔn)確預(yù)測(cè)淬火結(jié)果的理論方法。因此，需要進(jìn)行樣圈試驗(yàn)，才能制定出合適的感應(yīng)加熱淬火工藝。

試驗(yàn)方法為：初步確定工藝參數(shù)、設(shè)計(jì)感應(yīng)器→對(duì)工件進(jìn)行感應(yīng)加熱淬火→檢測(cè)工件淬火結(jié)果→根據(jù)工件檢測(cè)結(jié)果→改進(jìn)工藝參數(shù)、改進(jìn)感應(yīng)器結(jié)構(gòu)→再次對(duì)工件進(jìn)行感應(yīng)加熱淬火試驗(yàn)。

采用車工廢套圈進(jìn)行單滾道仿形感應(yīng)淬火試驗(yàn)，根據(jù)試驗(yàn)結(jié)果終確定工藝參數(shù),具體見表1。

（二）回火：消除應(yīng)力的 “溫柔呵護(hù)”

淬火后的輪轂軸承，內(nèi)部存在著較大的內(nèi)應(yīng)力，就像一個(gè)充滿“緊張情緒” 的人。回火便是那股溫柔的力量，能夠消除這些內(nèi)應(yīng)力，降低材料的脆性，同時(shí)提高韌性和尺寸穩(wěn)定性。根據(jù)輪轂軸承的不同需求，回火溫度和時(shí)間有著巧妙的選擇。低溫回火通常在160 - 200℃之間，如同給軸承來一場(chǎng)溫和的 “按摩”，讓軸承獲得良好的彈性和韌性，使其成為一個(gè)“全能選手”。

（三）滲碳：打造強(qiáng)表面的 “秘密”

對(duì)于一些對(duì)表面硬度和耐磨性有著很高要求的輪轂軸承，滲碳工藝堪稱秘密武器。在高溫環(huán)境下，將碳原子巧妙地滲入軸承表面，形成一層高碳的滲層。隨后，經(jīng)過淬火和回火處理，這層滲層就像給軸承披上了一層超級(jí)堅(jiān)硬且抗疲勞的“外衣”，而心部依然保持著足夠的強(qiáng)度和韌性。具體操作時(shí)，把輪轂軸承放入含有滲碳劑的密封爐中，加熱到900 - 950℃左右，并保溫一段時(shí)間，讓碳原子充分“扎根”在零件表面。滲碳后的軸承再進(jìn)行淬火和低溫回火，從而獲得理想的組織和性能。

三、熱處理后的嚴(yán)格質(zhì)量把控

輪轂軸承熱處理后，并非大功告成，還有一系列嚴(yán)格的質(zhì)量控制環(huán)節(jié)。

（一）硬度檢測(cè)：用數(shù)據(jù)說話

硬度計(jì)成為了檢測(cè)輪轂軸承硬度的“小法官”。對(duì)軸承的不同部位進(jìn)行硬度測(cè)試，確保硬度值完全符合設(shè)計(jì)要求。例如，經(jīng)過淬火和回火處理的軸承，其表面硬度通常要達(dá)到HRC58 - 62 這個(gè)范圍，但具體的標(biāo)準(zhǔn)應(yīng)根據(jù)軸承的使用環(huán)境和材料來確定。只有這樣，才能保證軸承在實(shí)際使用中的耐磨性和強(qiáng)度。

（二）金相組織分析：洞察微觀世界

金相顯微鏡則像一個(gè)微觀世界的“放大鏡”，通過觀察軸承的金相組織，能夠清晰地了解組織是否均勻，是否存在過熱、過燒等缺陷。正常情況下，理想的金相組織是由細(xì)小的回火馬氏體、均勻分布的碳化物和少量的殘余奧氏體組成，這樣的組織狀態(tài)保證了軸承的良好性能。

（三）尺寸精度測(cè)量：分毫必究

卡尺、千分尺等量具在尺寸精度測(cè)量中發(fā)揮著重要作用。精確測(cè)量軸承的內(nèi)徑、外徑、寬度等關(guān)鍵尺寸，確保尺寸偏差嚴(yán)格控制在規(guī)定的公差范圍內(nèi)。這對(duì)于保證軸承與其他部件的配合精度至關(guān)重要，一絲一毫的偏差都可能影響到汽車的整體性能。

（四）殘余應(yīng)力檢測(cè)：守護(hù)軸承 “健康”

采用X射線衍射等先進(jìn)方法檢測(cè)軸承內(nèi)部的殘余應(yīng)力。過大的殘余應(yīng)力就如同軸承內(nèi)部的 “隱患”，會(huì)嚴(yán)重影響其使用壽命。只有將殘余應(yīng)力控制在合理范圍內(nèi)，才能確保軸承長(zhǎng)期穩(wěn)定地工作。

四、熱處理對(duì)輪轂軸承性能的神奇改變

（一）強(qiáng)度與耐磨性大幅提升

淬火和滲碳等熱處理工藝，讓輪轂軸承表面形成了堅(jiān)硬的組織，使其能夠輕松抵抗磨損和疲勞破壞。在長(zhǎng)期使用過程中，這種高強(qiáng)度和高耐磨性的特性大大提高了軸承的可靠性，減少了故障發(fā)生的概率。（

二）韌性與抗沖擊性明顯改善

回火處理就像給軸承注入了“韌性因子”，消除了內(nèi)應(yīng)力，讓軸承在承受沖擊載荷時(shí)，不再輕易發(fā)生脆性斷裂。這使得軸承能夠更好地適應(yīng)復(fù)雜多變的路況，為汽車的安全行駛提供了更可靠的保障。

（三）尺寸穩(wěn)定性得以保障

合適的熱處理工藝讓輪轂軸承的組織變得穩(wěn)定。在長(zhǎng)期使用以及面對(duì)不同工作溫度時(shí)，軸承能夠始終保持良好的尺寸穩(wěn)定性。這確保了軸承與輪轂等部件的配合精度，有效減少了因尺寸變化而導(dǎo)致的故障，讓汽車的行駛更加平穩(wěn)、順暢。輪轂軸承熱處理，雖看似默默無聞，卻在汽車制造領(lǐng)域發(fā)揮著不可替代的重要作用。它通過一系列科學(xué)、精密的工藝，讓小小的輪轂軸承擁有了強(qiáng)大的性能，為汽車的安全行駛奠定了堅(jiān)實(shí)的基礎(chǔ)。隨著科技的不斷進(jìn)步，輪轂軸承熱處理工藝也在持續(xù)創(chuàng)新和優(yōu)化，未來必將為汽車行業(yè)帶來更多的驚喜和可能。

• 上一個(gè)：滲氮處理工藝技術(shù)
• 下一個(gè)：淬火油的維護(hù)和檢測(cè)方法
